KT-PH80超重载荷脚轮系列_重型脚轮

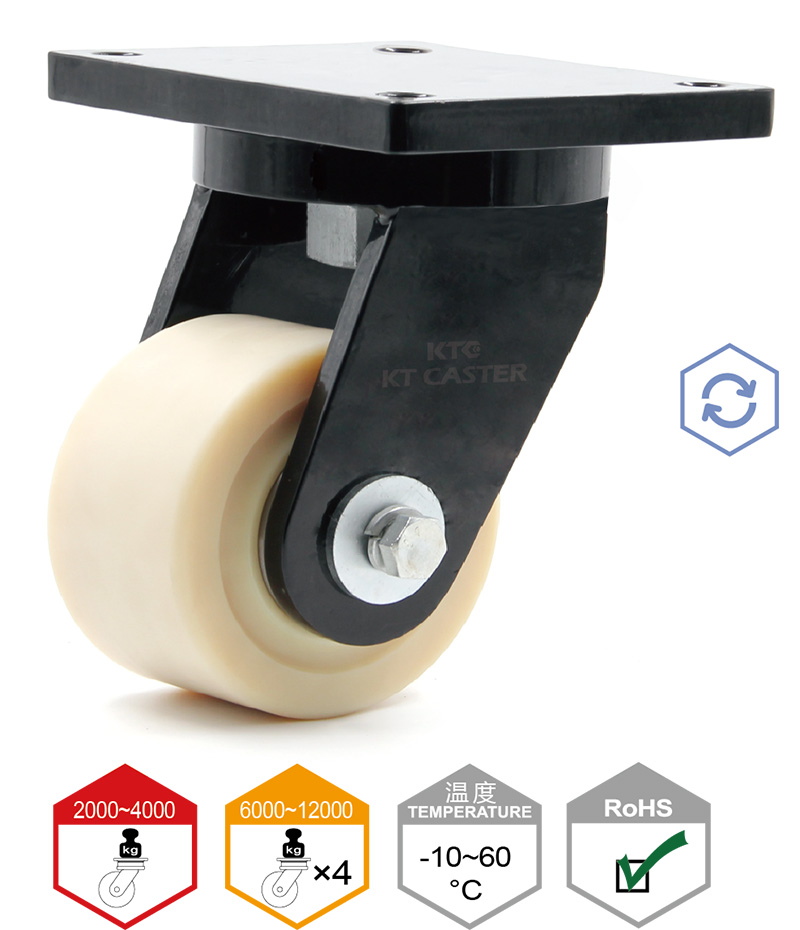

KT-PH80超重载荷脚轮系列 KT-PH80-150SF 浇铸尼龙

系列：

型号： KT-PH80-150SF KT-PH80-150RF KT-PH80-150SFB KT-PH80-200SF KT-PH80-200RF KT-PH80-200SFB KT-PH80-250SF KT-PH80-250RF KT-PH80-250SFB KT-PH80-300SF KT-PH80-300RF KT-PH80-300SFB

材质： 浇铸尼龙

KT-PH80超重载荷脚轮系列

产品特征FEATURES

-超高荷重设计,高荷重下也能保持出色的滚动性和旋转性。
-Purposed for equipement with ultra-heavy load to provide excellent rolling and rotation
-Perfekte Lauf und Dreheigenschaften unter sehr hoher Belastung

应用范围APPLICATION ORDERING CODE

-超高荷重设备及台车。
-Ultra heavy duty equipment and carriage.
-Hochlastausrüstung, Transport-Eisenbahn-Draisine mit hoher Last.

型号说明ORDERING CODE

KT - PH80 - SF/RF/SFB - M/U

KT	KT Caster品牌简称
PH	系列
80	系列号
SF/RF/SFB	SF:万向型
	RF:定向型
	SFB:刹车型
M/U	M:浇铸尼龙
M/U	U:聚氨酯

材质MATERIAL & TREATMENT INFORMATION

	材质Material	表面处理Treatment
1、脚轮座	45#钢	黑色喷涂
2、壳体	45#钢	黑色喷涂
3、轮子	浇铸尼龙	象牙白
4、刹车	合成橡胶

规格DIMENSION

尺寸：mm

型号	净重
型号	KG	1个（EA）	4个（EA）	Ø	W
KT-PH80-150SF/SFB/RF	15.3/16.4/12.3	2000	6000	Ø150	80
KT-PH80-200SF/SFB/RF	16.9/17.6/15.5	2500	7500	Ø200	80
KT-PH80-250SF/SFB/RF	18.9/20.7/15.1	3000	9000	Ø250	80
KT-PH80-300SF/SFB/RF	21.4/23.3/17.4	4000	12000	Ø300	80

尺寸：mm

型号
型号	FxF0	F1xF2	HOLE
KT-PH80-150SF/SFB/RF	210×170	170×130	Ø17
KT-PH80-200SF/SFB/RF	210x170	170×130	Ø17
KT-PH80-250SF/SFB/RF	210x170	170×130	Ø17
KT-PH80-300SF/SFB/RF	210×170	170×130	Ø17

尺寸：mm

型号
型号	H	L	O
KT-PH80-150SF/SFB/RF	220	229.8	70
KT-PH80-200SF/SFB/RF	275	236.8	52
KT-PH80-250SF/SFB/RF	330	271.8	62
KT-PH80-300SF/SFB/RF	380	299.8	65

KT - PH80 - SF/RF/SFB - M/U

KT	KT Caster品牌简称
PH	系列
80	系列号
SF/RF/SFB	SF:万向型
	RF:定向型
	SFB:刹车型
M/U	M:浇铸尼龙
M/U	U:聚氨酯

	材质Material	表面处理Treatment
1、脚轮座	45#钢	黑色喷涂
2、壳体	45#钢	黑色喷涂
3、轮子	浇铸尼龙	象牙白
4、刹车	合成橡胶

尺寸：mm

型号	净重
型号	KG	1个（EA）	4个（EA）	Ø	W
KT-PH80-150SF/SFB/RF	15.3/16.4/12.3	2000	6000	Ø150	80
KT-PH80-200SF/SFB/RF	16.9/17.6/15.5	2500	7500	Ø200	80
KT-PH80-250SF/SFB/RF	18.9/20.7/15.1	3000	9000	Ø250	80
KT-PH80-300SF/SFB/RF	21.4/23.3/17.4	4000	12000	Ø300	80

尺寸：mm

型号
型号	FxF0	F1xF2	HOLE
KT-PH80-150SF/SFB/RF	210×170	170×130	Ø17
KT-PH80-200SF/SFB/RF	210x170	170×130	Ø17
KT-PH80-250SF/SFB/RF	210x170	170×130	Ø17
KT-PH80-300SF/SFB/RF	210×170	170×130	Ø17

尺寸：mm

型号
型号	H	L	O
KT-PH80-150SF/SFB/RF	220	229.8	70
KT-PH80-200SF/SFB/RF	275	236.8	52
KT-PH80-250SF/SFB/RF	330	271.8	62
KT-PH80-300SF/SFB/RF	380	299.8	65

· 2D图下载

KT-PH80-150SF-2D KT-PH80-150SFB-2D KT-PH80-200SF-2D KT-PH80-200RF-2D KT-PH80-200SFB-2D KT-PH80-250SF-2D KT-PH80-250RF-2D KT-PH80-250SFB-2D KT-PH80-300SF-2D KT-PH80-300RF-2D KT-PH80-300SFB-2D

· 3D图下载

KT-PH80-150SF-3D KT-PH80-150RF-3D KT-PH80-150SFB-3D KT-PH80-200SF-3D KT-PH80-200RF-3D KT-PH80-200SFB-3D KT-PH80-250SF-3D KT-PH80-250RF-3D KT-PH80-250SFB-3D KT-PH80-300RF-3D KT-PH80-300SF-3D KT-PH80-300SFB-3D
