KTF-PAFS 固定型调节脚系列 _调节脚

KTF-PAFS 固定型调节脚系列 M12-60-115mm 不锈钢

系列：

型号： M12-60-115mm M12-90-115mm M12-120-115mm M12-150-115mm M16-50-90mm M16-50-90mm M16-80-90mm M16-80-90mm M16-100-90mm M16-100-90mm M16-130-90mm M16-130-90mm M16-150-90mm M16-150-90mm M16-180-90mm M16-180-90mm M16-200-90mm M16-200-90mm M20-100-90mm M20-130-90 M20-150-115mm M20-180-90mm M20-200-90mm

材质： 不锈钢

KTF-PAFS 固定型调节脚系列

产品特征FEATURES

-便于在外形框架设备中使用
-Easily used equipment of profile frame
-Einfach an 2 Punkten verankerbar

应用范围APPLICATION ORDERING CODE

-传送带,机床,自动化设备,用铝型材制造的设备
-Conveyor, Machine tools, Automatic facilities,
-Equipment made of aluminium profiles.
-Förderband, Werkzeugmaschinen, Automatisierungsgeräte, Geräte aus Aluminiumprofilen

型号说明ORDERING CODE

KTF - PAFS - 12 - 60

KTF	KT Caster品牌简称
PAFS	不锈钢
12	螺杆直径
60	螺杆长度

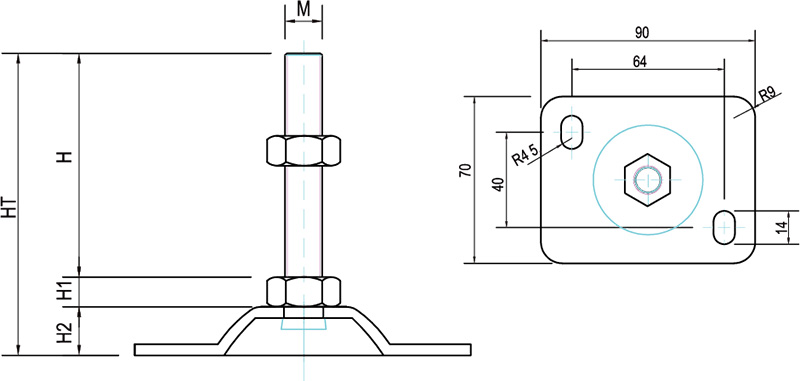

规格材质DIMENSION & MATERIAL UND SPEZIFIKATION

尺寸：mm

型号	尺寸
型号	M	H	H1	H2	HT
KTF-PAFS-12	M12×1.75	60	8	13	81
		90			111
		120			141
		150			171
KTF-PAFS-16	M16×2.0	50	10	13	73
		80			103
		100			123
		130			153
		150			173
		180			203
		200			223
KTF-PAFS-20	M20×2.5	100	13	13	126
		130			156
		150			176
		180			206
		200			226

尺寸：mm

型号	承重	材质		表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
型号	kg/4EA	螺杆螺母 BOLT & NUT	脚杯 CUP	表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
KTF-PAFS-12	500	碳钢 Q235 不锈钢SUS304	冷轧碳钢 SPC/2t 不锈钢 SUS304/2t	镀镍/磨光 Ni/PL
KTF-PAFS-16	800	碳钢 Q235 不锈钢SUS304	冷轧碳钢 SPC/2t 不锈钢 SUS304/2t	镀镍/磨光 Ni/PL
KTF-PAFS-20	1000	碳钢 Q235 不锈钢SUS304	冷轧碳钢 SPC/2t 不锈钢 SUS304/2t	镀镍/磨光 Ni/PL

KTF - PAFS - 12 - 60

KTF	KT Caster品牌简称
PAFS	不锈钢
12	螺杆直径
60	螺杆长度

尺寸：mm

型号	尺寸
型号	M	H	H1	H2	HT
KTF-PAFS-12	M12×1.75	60	8	13	81
		90			111
		120			141
		150			171
KTF-PAFS-16	M16×2.0	50	10	13	73
		80			103
		100			123
		130			153
		150			173
		180			203
		200			223
KTF-PAFS-20	M20×2.5	100	13	13	126
		130			156
		150			176
		180			206
		200			226

尺寸：mm

型号	承重	材质		表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
型号	kg/4EA	螺杆螺母 BOLT & NUT	脚杯 CUP	表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
KTF-PAFS-12	500	碳钢 Q235 不锈钢SUS304	冷轧碳钢 SPC/2t 不锈钢 SUS304/2t	镀镍/磨光 Ni/PL
KTF-PAFS-16	800	碳钢 Q235 不锈钢SUS304	冷轧碳钢 SPC/2t 不锈钢 SUS304/2t	镀镍/磨光 Ni/PL
KTF-PAFS-20	1000	碳钢 Q235 不锈钢SUS304	冷轧碳钢 SPC/2t 不锈钢 SUS304/2t	镀镍/磨光 Ni/PL
