KTF-MASR 中/重型调节脚(橡胶垫)系列_调节脚

KTF-MASR 中/重型调节脚(橡胶垫)系列 M12-60-Ø60 不锈钢螺栓+丁腈橡胶脚垫

系列：

型号： M12-60-Ø60 M12-90-Ø60 M16-100-Ø60 M16-100-Ø78 M16-130-Ø60 M16-130-Ø78 M16-150-Ø60 M16-150-Ø78 M16-180-Ø60 M16-180-Ø78 M16-200-Ø60 M16-200-Ø78 M20-100-Ø78 M20-130-Ø78 M20-150-Ø80 M20-180-Ø78 M20-200-Ø78 M24-150-Ø98 M24-200-Ø98 M30-150-Ø98 M30-200-Ø98

材质： 不锈钢螺栓+丁腈橡胶脚垫

KTF-MASR 中/重型调节脚(橡胶垫)系列

产品特征FEATURES

-锻造后加工的中、高荷重用,用于倾斜地面,角度调节型
-具备减震防滑功能
-Medium & heavy duty purpose with mechanical working after forging. use on slope floor, angle adjustable
-It has shock absorption and skid resistance
-Geeignet für unebenen Untergrund
-Die in der Lage sind, erdbeben abzuwehren

应用范围APPLICATION ORDERING CODE

-传送带,自动化设备, 半导体设备, LCD设备

-Conveyor, Automatic facilities, Semiconductor equipment, LCD equipment.

-Förderband, Automatisierungsgeräte,Halbleitergeräte, LCD-Geräte.

型号说明ORDERING CODE

KTF - MASR - 12 - 60

KTF	KT Caster品牌简称
MASR	角度可调节不锈钢螺栓丁腈橡胶脚垫
12	螺杆直径
60	螺杆长度

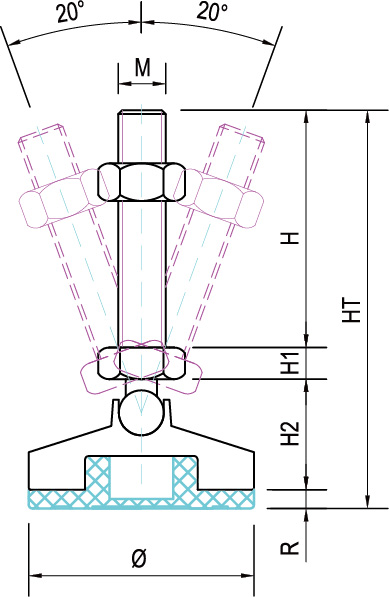

规格材质DIMENSION & MATERIAL UND SPEZIFIKATION

尺寸：mm

型号	尺寸
	M	H	H1	H2	HT	Ø	R
KTF-MASR-12	M12×1.75	60	8	29	102	Ø60	5
		90			132
KTF-MASR-16	M16×2.0	100	10	34 (29)	154(149)	Ø78 (选型 Ø60)	10 (5)
		130			184(179)
		150			204(199)
		200			254(249)
KTF-MASR-20	M20×2.5	100	13	34	157	Ø78	10
		130			187
		150			207
		200			257
KTF-MASR-24	M24×3.0	150	16	37	213	Ø98	10
		200			263
KTF-MASR-30	M30×3.5	150	16	37	213	Ø98	10
		200			263

尺寸：mm

型号	承重	材料			表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
型号	kg/4EA	螺杆螺母 BOLT & NUT	脚杯 CUP	脚垫 PAD	表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
KTF-MASR-12	1000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-16	2000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-20	3000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-24	4000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-30	5000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL

KTF - MASR - 12 - 60

KTF	KT Caster品牌简称
MASR	角度可调节不锈钢螺栓丁腈橡胶脚垫
12	螺杆直径
60	螺杆长度

尺寸：mm

型号	尺寸
	M	H	H1	H2	HT	Ø	R
KTF-MASR-12	M12×1.75	60	8	29	102	Ø60	5
		90			132
KTF-MASR-16	M16×2.0	100	10	34 (29)	154(149)	Ø78 (选型 Ø60)	10 (5)
		130			184(179)
		150			204(199)
		200			254(249)
KTF-MASR-20	M20×2.5	100	13	34	157	Ø78	10
		130			187
		150			207
		200			257
KTF-MASR-24	M24×3.0	150	16	37	213	Ø98	10
		200			263
KTF-MASR-30	M30×3.5	150	16	37	213	Ø98	10
		200			263

尺寸：mm

型号	承重	材料			表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
型号	kg/4EA	螺杆螺母 BOLT & NUT	脚杯 CUP	脚垫 PAD	表面处理 TREATMENTS OBERFLÄCHENBEHANDLUNG
KTF-MASR-12	1000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-16	2000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-20	3000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-24	4000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL
KTF-MASR-30	5000	碳钢 Q235 不锈钢 SUS304	45#钢 S45C 不锈钢 SUS304	丁腈橡胶 NBR	镀镍/磨光 Ni/PL

· 2D图下载

KTF-MASR系列-2D

· 3D图下载

KTF-MASR-12-60-3D KTF-MASR-12-90-3D KTF-MASR-16-100-60-3D KTF-MASR-16-100-78-3D KTF-MASR-16-130-60-3D KTF-MASR-16-130-78-3D KTF-MASR-16-150-60-3D KTF-MASR-16-150-78-3D KTF-MASR-16-200-60-3D KTF-MASR-16-200-78-3D KTF-MASR-20-100-78-3D KTF-MASR-20-130-78-3D KTF-MASR-20-150-78-3D KTF-MASR-20-180-78-3D KTF-MASR-20-200-78-3D KTF-MASR-24-150-98-3D KTF-MASR-24-200-98-3D KTF-MASR-30-150-98-3D KTF-MASR-30-200-98-3D
